ALUMINIUMROHRE FÜR PNEUMATISCHE ZYLINDER: SERIE 89 mit Langlöchern für Zugstangen
Aluminiumrohre geeignet zur Herstellung von Pneumatikzylindern für Antriebe.
Diese Rohre werden aus der Aluminiumlegierung EN-AW6060T6 / EN-AW6063T6
extrudiert, anschließend kalibriert, durch mechanische Bearbeitung geräumt
und abschließend eloxiert, Klasse 20 µm
HINWEIS: BESONDERE TECHNISCHE EIGENSCHAFTEN HOCHWERTIGES PRODUKT Nach
sorgfältiger Extrusion wird das Profil einem speziellen
Kaltkalibrierungsprozess des Mantels (Innenteil) unterzogen.
Mindestmechanische Eigenschaften:
Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80
Eloxierung:
- Dicke der Oxidschicht: Klasse 20 µm +10/-4 (innen) +10/-8 (außen)
- Härte der Oxidschicht: 420 HV25 +130/-30
Rauheit des Innendurchmessers:
Rauheit des Innendurchmessers: -Ra radial ≤ 0,6 µm -Rmax radial ≤ 9 µm -Ra
axial ≤ 0,4 µm
Das komplette Sortiment unserer Aluminiumprofile finden Sie auf der Website: www.omar-alluminio.it
Die Befestigungslöcher sind für die Aufnahme von Zugankern aus Stahl
vorgesehen. Schlitzdetail für Spurstangen (Abmessungen A und B sind unter jedem
Artikelcode angegeben).

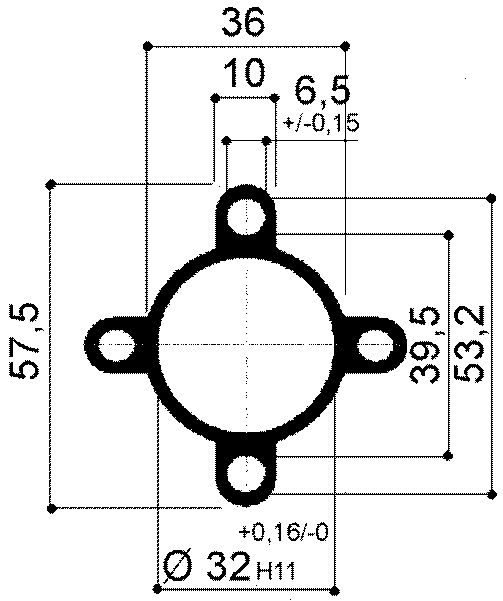

n.4 asole A=6,5 B=6,85 für Spurstangensitze |
 |

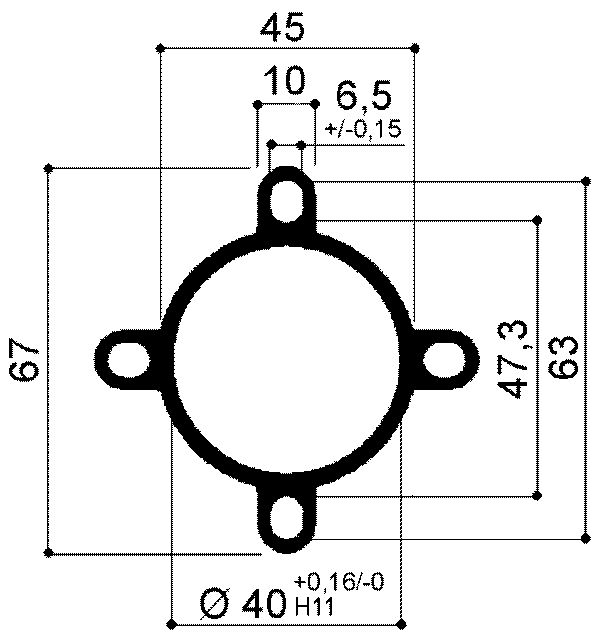

n.4 asole A=6,5 B=7,85 für Spurstangensitze |
 |

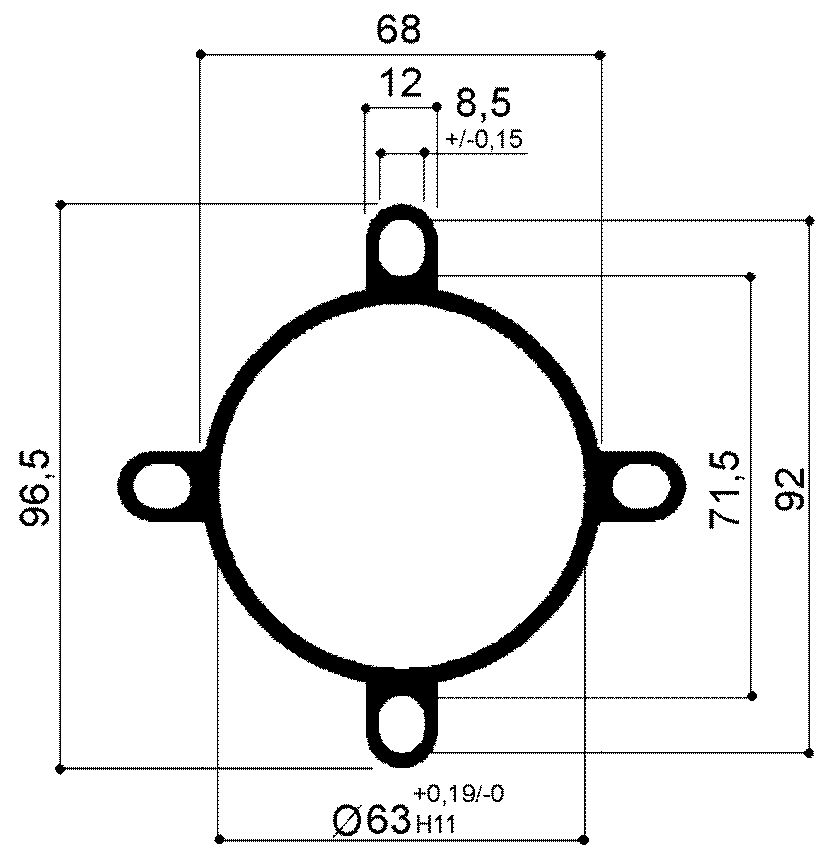

n.4 asole A=8,50 B=10,20 für Spurstangensitze |
 |

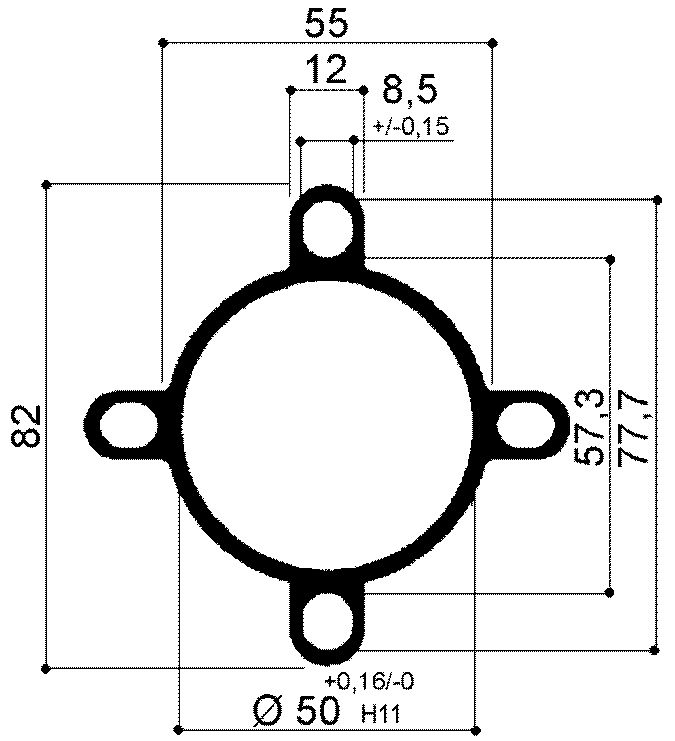

n.4 asole A=8,5 B=10,25 für Spurstangensitze |
 |

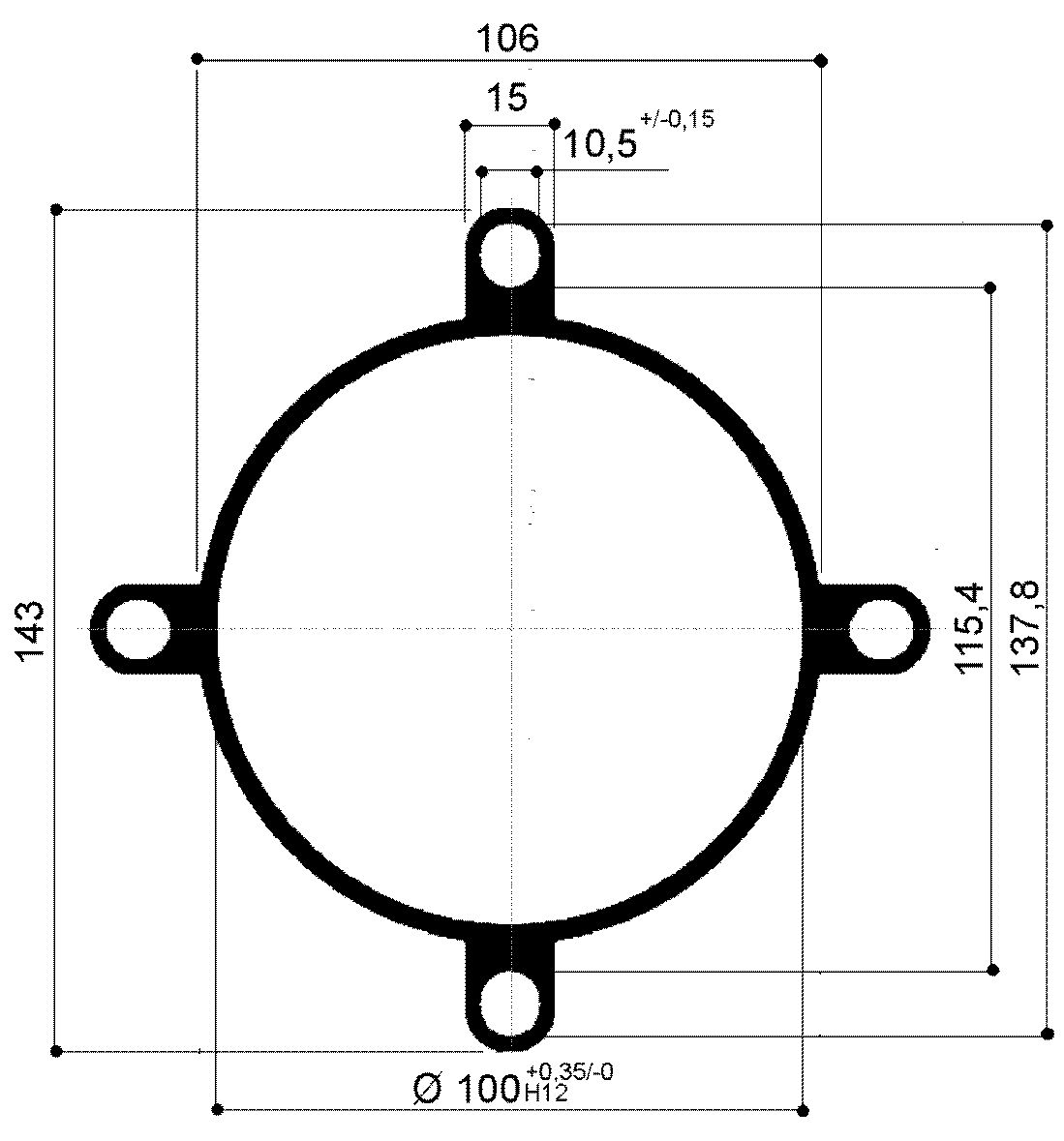

n.4 asole da A=10,5 B=12,60 für Spurstangensitze |
 |

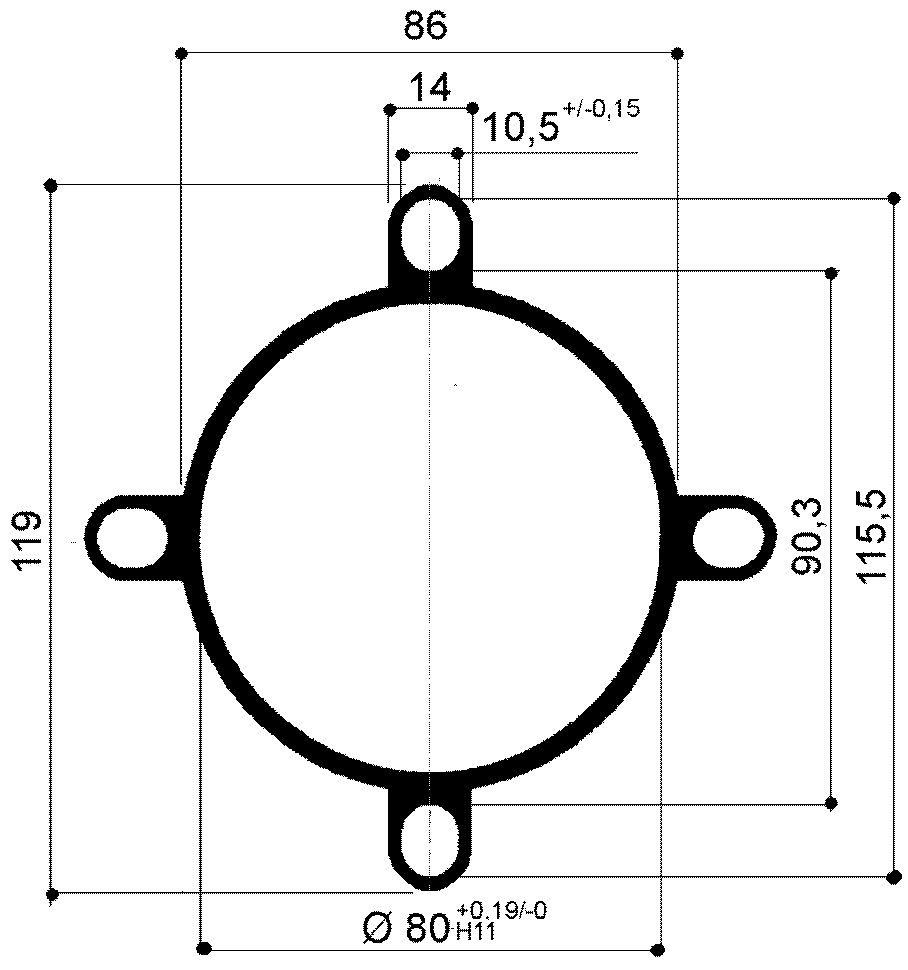

n.4 asole da A=10,5 B=11,20 für Spurstangensitze |
 |

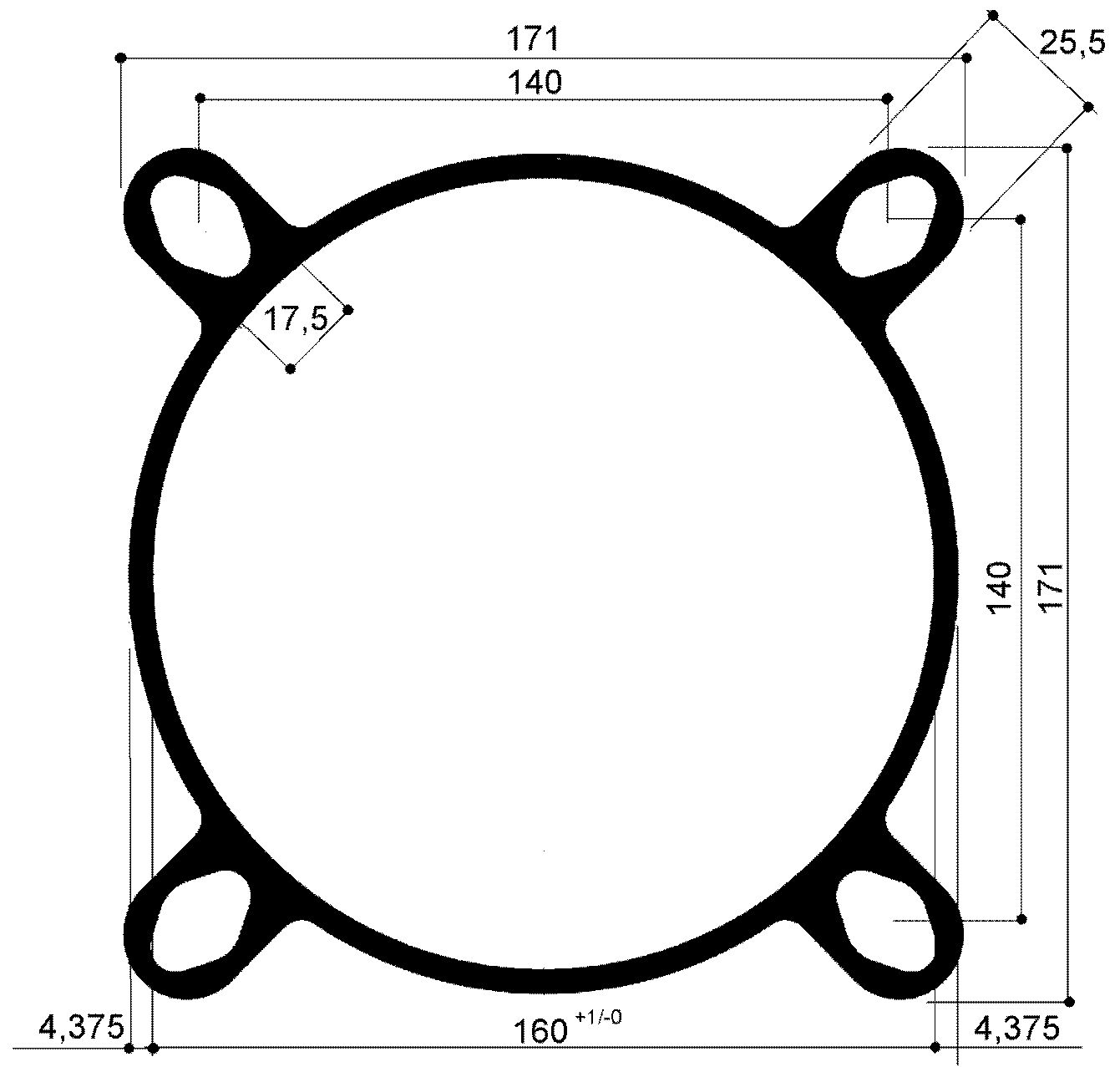

n.4 Schlitze für Spurstangensitze |
 |

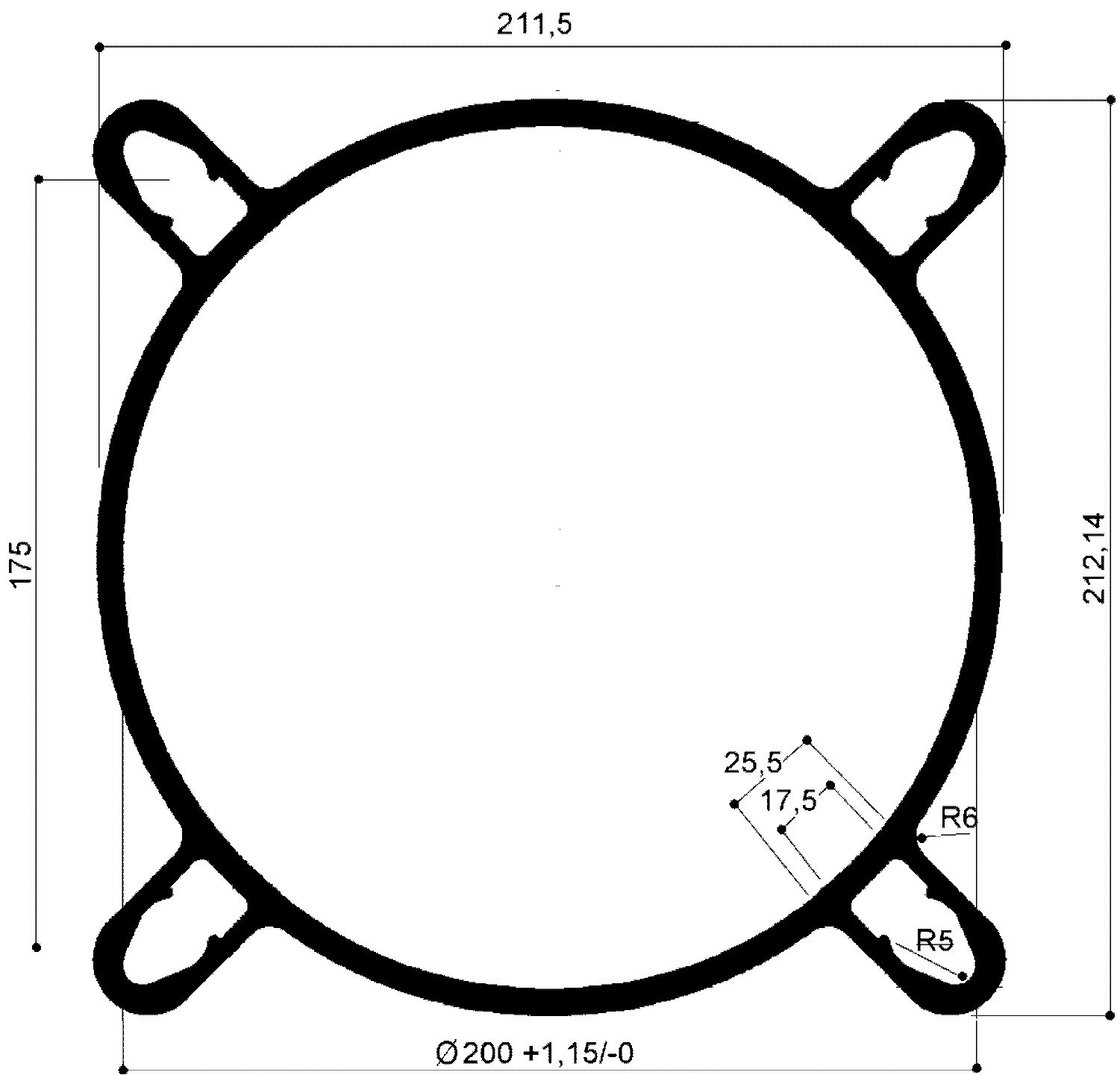

n.4 Schlitze für Spurstangensitze |
 |
