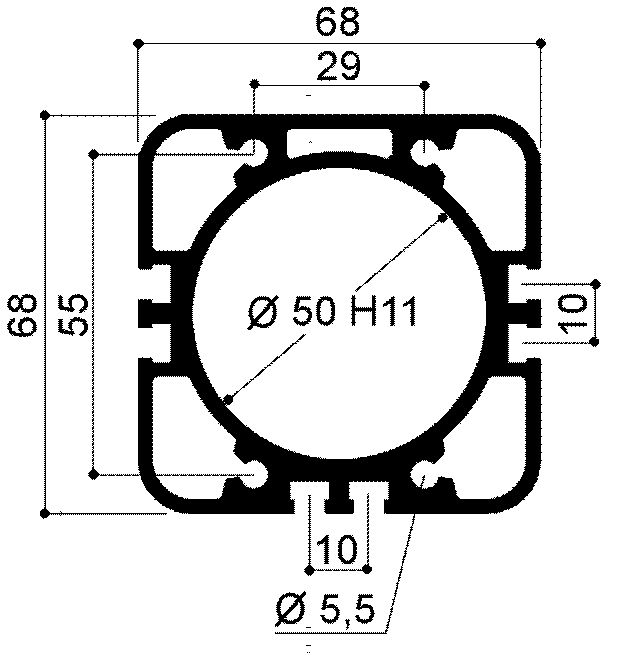

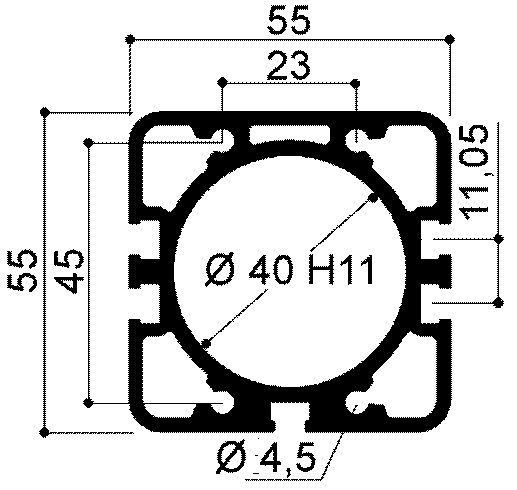

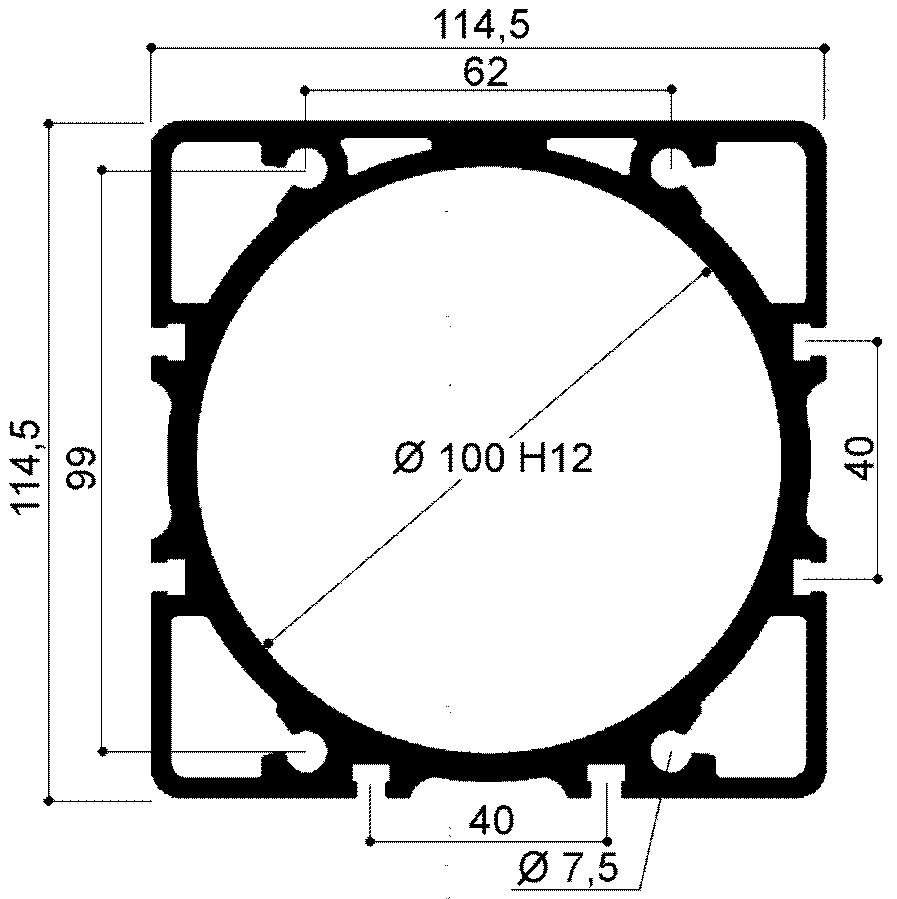

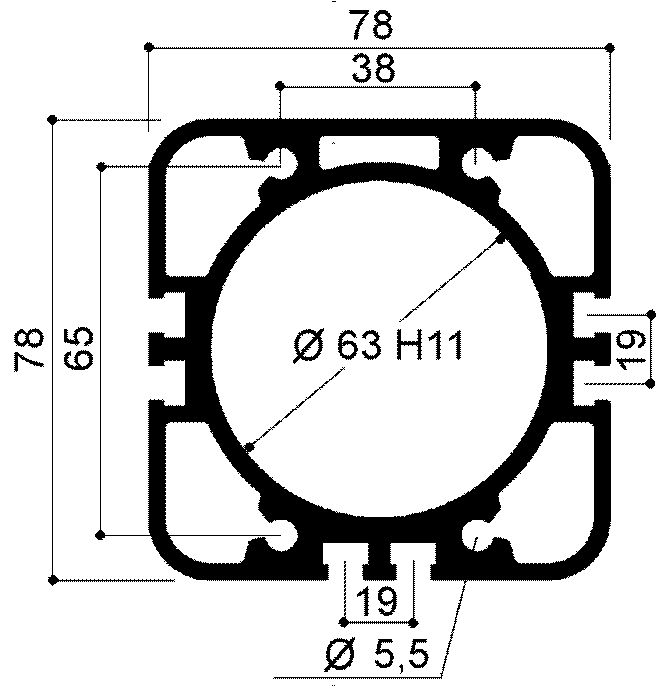

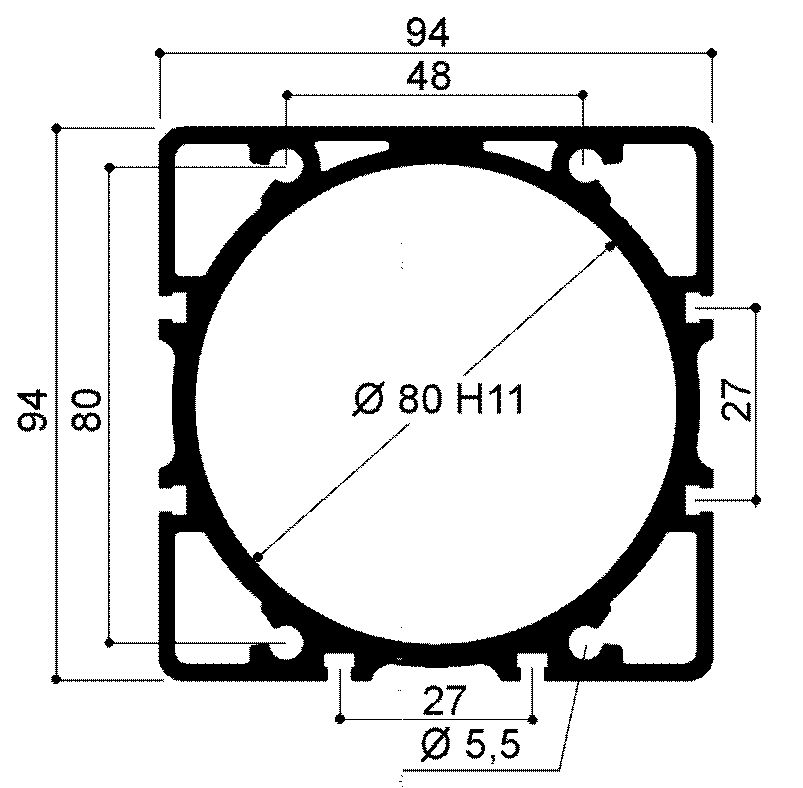

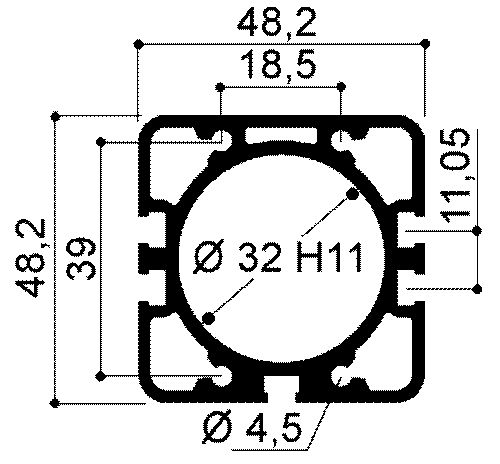

ALUMINIUMROHRE UND -KÖPFE FÜR PNEUMATISCHE ZYLINDER: UNITOP ISO 21287 COMPACT-SERIE
Aluminiumrohre geeignet zur Herstellung von Pneumatikzylindern für Antriebe.
Diese Rohre werden aus der Aluminiumlegierung EN-AW6063T6
extrudiert, anschließend kalibriert, durch mechanische Bearbeitung geräumt
und abschließend eloxiert (Klasse 20 µm).
HINWEIS: BESONDERE TECHNISCHE EIGENSCHAFTEN HOCHWERTIGES PRODUKT Nach
sorgfältiger Extrusion wird das Profil einem speziellen
Kaltkalibrierungsprozess des Mantels (Innenteil) unterzogen.
Mindestmechanische Eigenschaften:
Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80
Eloxierung:
- Dicke der Oxidschicht: Klasse 20 µm +10/-4 (innen) +10/-8 (außen)
- Härte der Oxidschicht: 420 HV25 +130/-30
Rauheit des Innendurchmessers:
-Ra radial = 0,6 µm -Rmax radial = 9 µm -Ra axial = 0,4 µm -* Ra radial =
0,8 µm -* Rmax radial = 10 µm -* Ra axial = 0,5 µm
Das komplette Sortiment unserer Aluminiumprofile finden Sie auf der Website: www.omar-alluminio.it

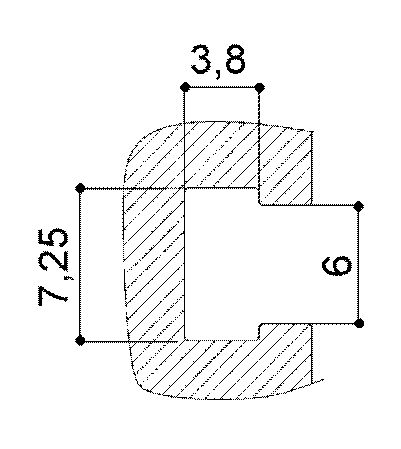

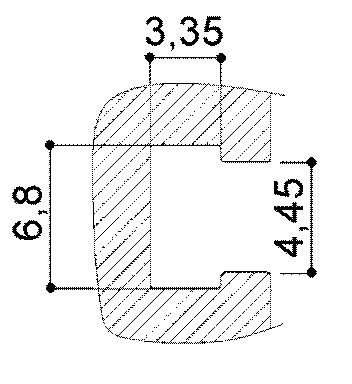

Hohles Detail:
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
GETESTET |

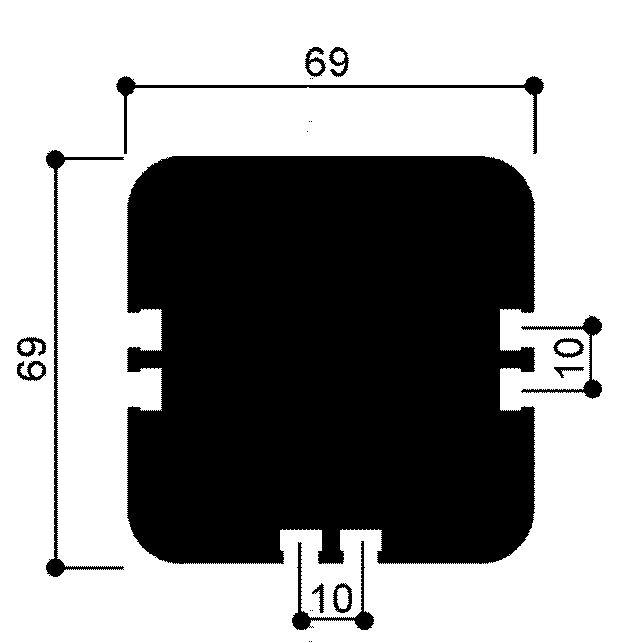

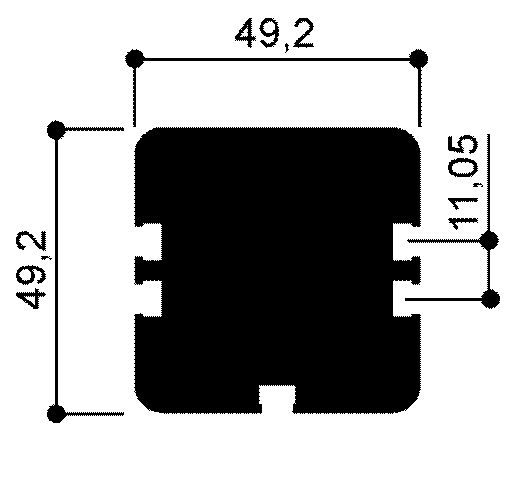

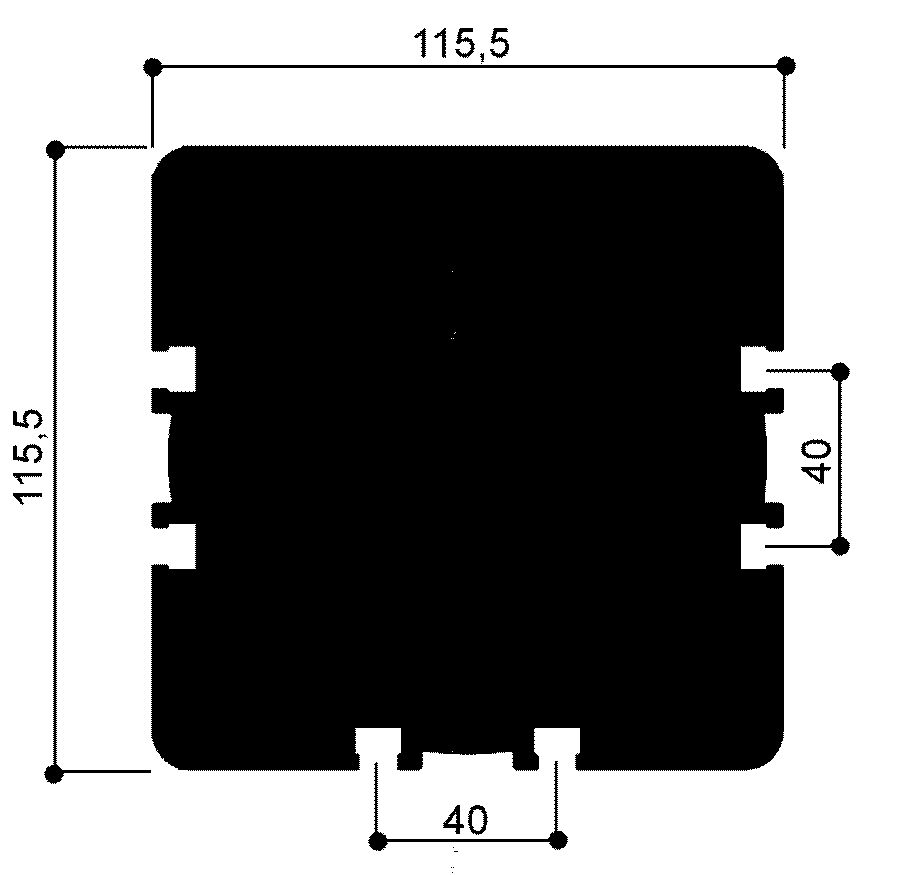

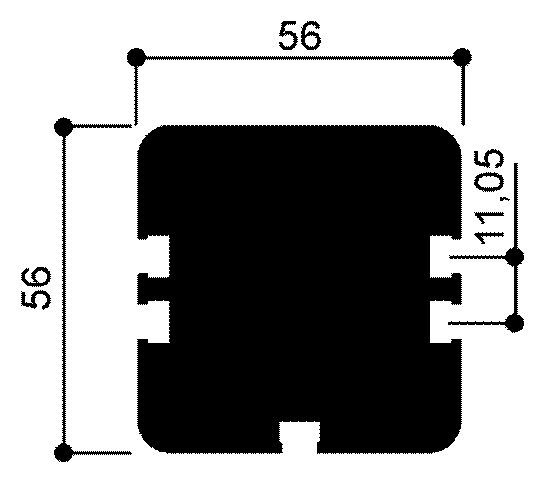

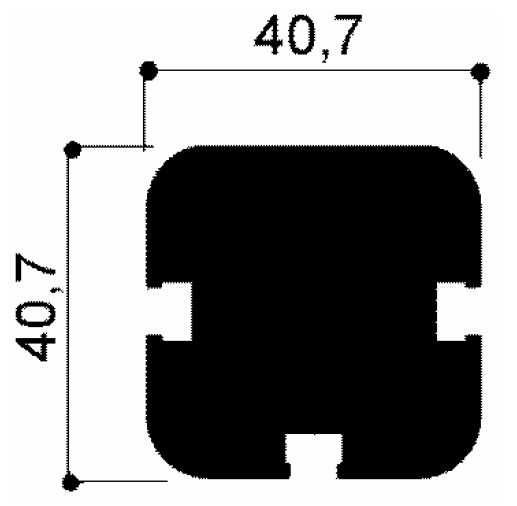

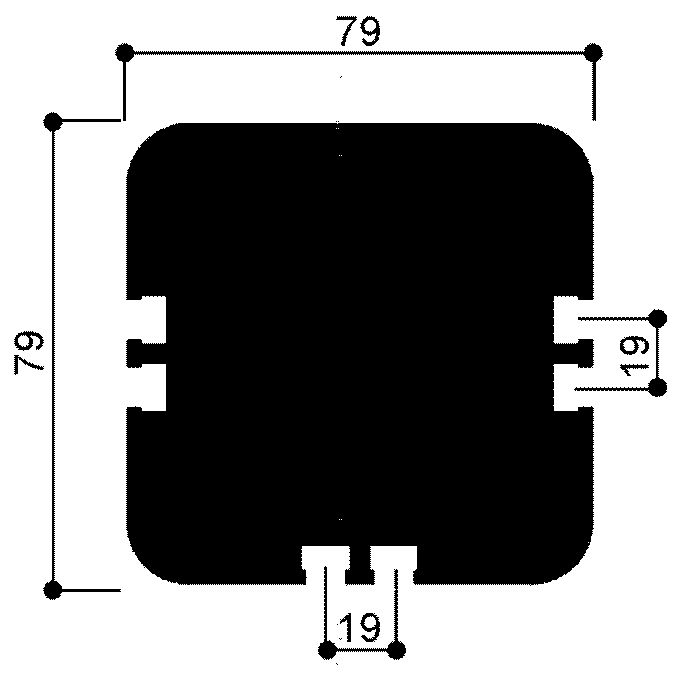

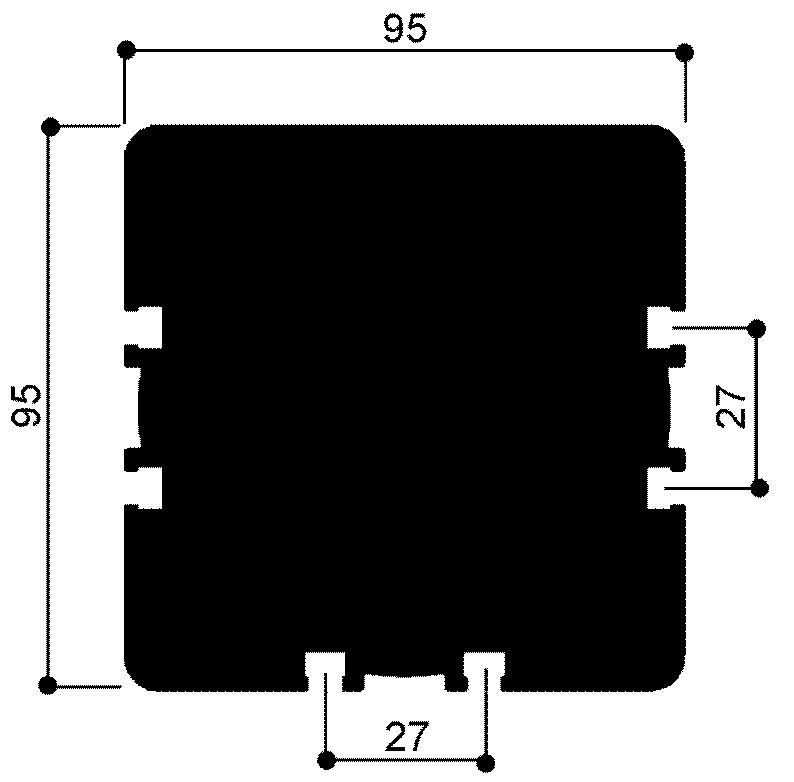

Aluminiumprofil zur Herstellung von Pneumatikzylinderköpfen vom Typ UNITOP / ISO 21287 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
