TUBES EN ALUMINIUM POUR VÉRINS PNEUMATIQUES : SÉRIE 90 ISO 15552
Tubes en aluminium adaptés à la production de vérins pneumatiques pour
entraînements. Ces tubes sont extrudés, en alliage d'aluminium EN-AW6063T6 ensuite
calibrés - percés par traitement mécanique et enfin anodisés classe 20 µm
REMARQUE : CARACTÉRISTIQUES TECHNIQUES SPÉCIALES PRODUIT DE HAUTE QUALITÉ
Après une extrusion minutieuse, le profilé est soumis à un processus spécial

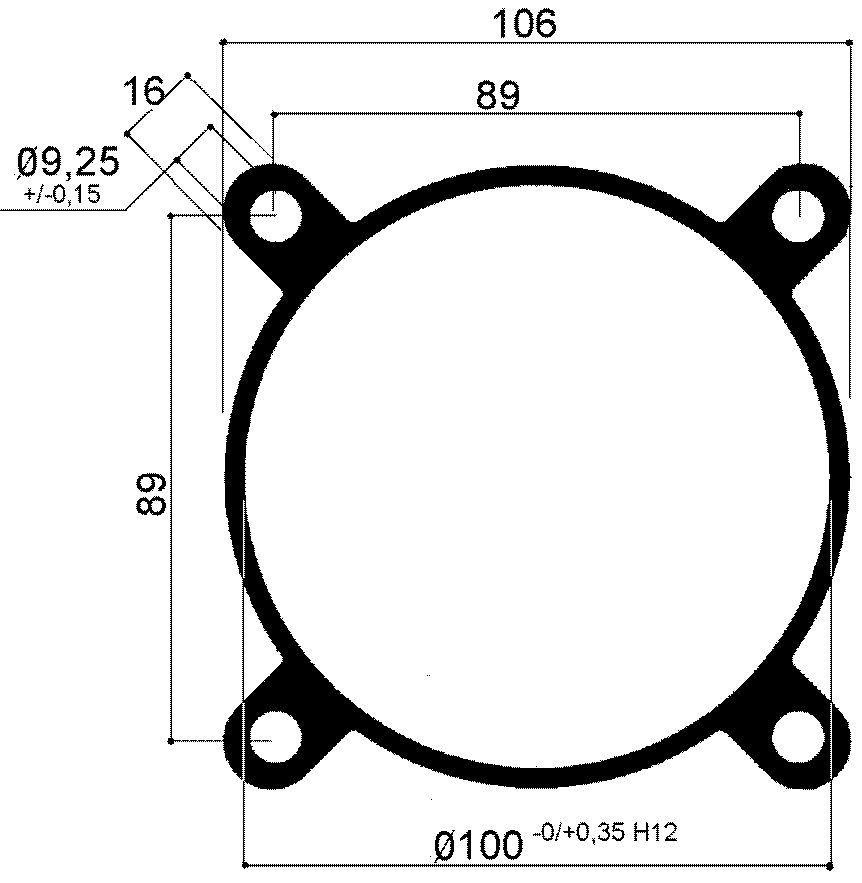

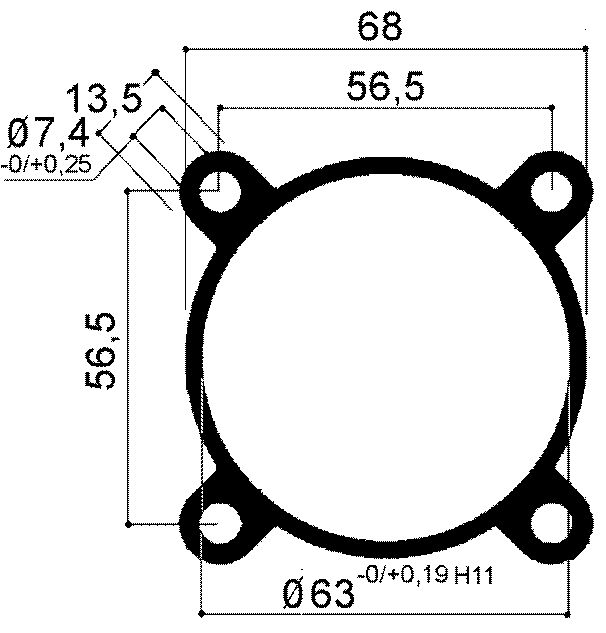

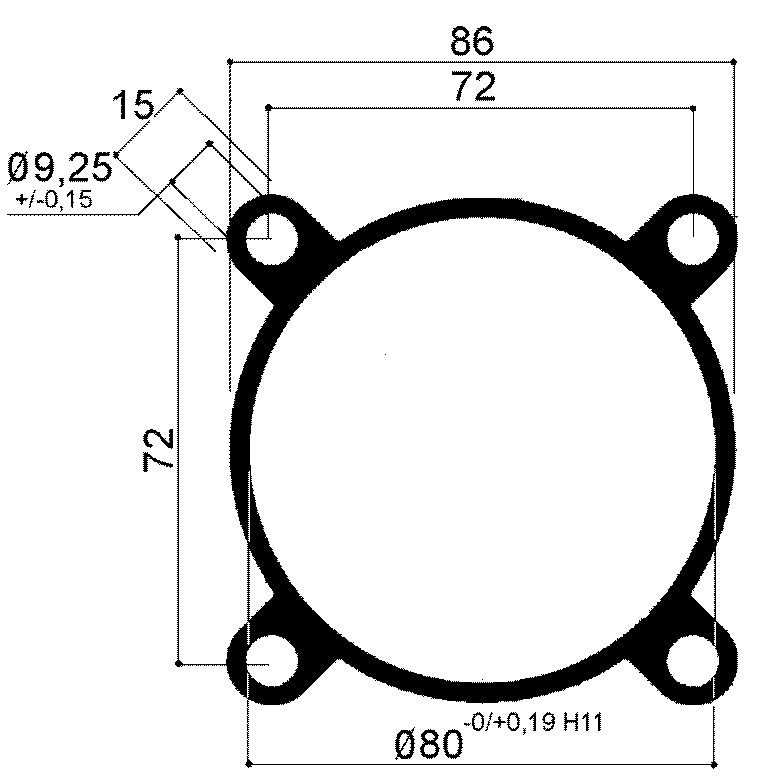

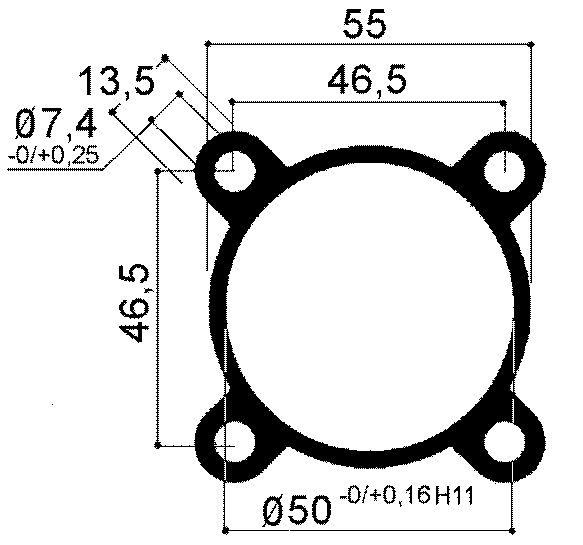

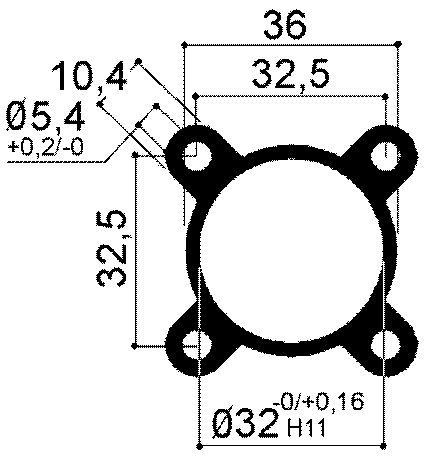

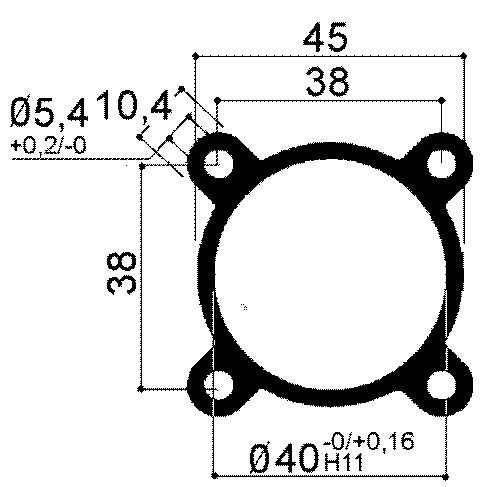

de calibrage à froid de la gaine (partie interne). Les profilés de la série
90 comportent des trous situés sur les oreilles du profilé adaptés au
filetage métrique par laminage
Caractéristiques mécaniques minimales :
Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80
Anodisation :
- épaisseur de la couche d'oxyde : classe 20 µm +10/-4 (interne) +10/-8 (externe)
- dureté de la couche d'oxyde : 420 HV25 +130/-30
Rugosité du diamètre intérieur :
Rugosité du diamètre intérieur : -Ra radial ≤ 0,6 µm -Rmax radial ≤ 9 µm -Ra
axial ≤ 0,4 µm
Gamme complète de nos profilés en aluminium disponible sur le site Internet : www.omar-alluminio.it
Les trous de fixation sont conçus pour le roulage de filetages métriques ou pour l'utilisation de vis autotaraudeuses
 |
|
 |
|
 |
|
 |
|
 |
|
 |
